EIA568A/EIA568B
« on: November 23, 2009, 02:38:22 PM »

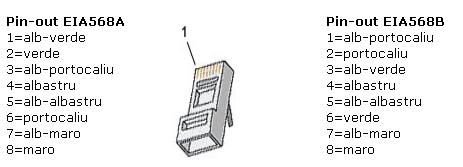

Sunt 2 standarde pentru conectarea cablurilor cu 8 fire in mufa tip RJ45. Functionalitatea celor 2 standarde este identica, difera doar ordinea firelor, fiind inversate 1 cu 3 si 2 cu 6.



Pentru a realiza transferul de date intre 2 echipamente trebuie sa conectam calea de emisie a unuia cu cea de receptie a celuilalt si invers.

Cablul straight (neinversor) este cel care la ambele capete are aceeasi ordine a firelor in mufa RJ45. Poate fi realizat folosind standardul A la ambele capete sau standardul B.

Cablul crossover (inversor sau cross) este cablul care un capat sertizat conform standardului A si celalalt conform standardului B.

Semnificatia pinilor interfetei Ethernet a unui echipament de retea (switch, router) difera de cea a unui PC. Diferenta consta in inversarea pozitiei perechilor Tx cu Rx.

Pentru conectarea a 2 echipamente diferite: switch sau router cu un PC folosim un cablu straight, care conecteaza perechea Tx dintr-un capat cu perechea Rx din celalalt capat si invers.

 ----------       --------
|       |Tx| --- |Rx|     |
|       |Tx| --- |Rx|     |
|SW/Router |     |    PC  |
|       |Rx| --- |Tx|     |
|       |Rx| --- |Tx|     |
 ----------       --------

Pentru conectarea a 2 echipamente de acelasi fel: switch/router cu switch/router sau PC cu PC se foloseste un cablu cross, care inverseaza 2 perechi din cablu pentru a pune in legatura perechea Tx cu Rx si invers.

 ----------              --------
|       |Tx|---|  |-----|Tx|     |
|       |Tx|--||  ||----|Tx|     |
|          |  ||  ||    |        |
|          |  ||--||--- |Rx|     |
|          |  |---||--- |Rx|     |
|          |      ||    |        |
|       |Rx|------||    |        |
|       |Rx|-------|    |        |
 ----------              --------

Porturile echipamentelor de retea (switch-uri sau routere) marcate cu Auto-Crossover (MDI/MDI-X) pot fi interconectate cu orice alt echipament de retea indiferent de tipul cablului (straight sau cross) folosit.
Pin-out cablu crossover

Offline HellGodX16

  • ROPH Friends
  • The Godfather
  • *****
  • Posts: 1228
  • Respect: +21/-16
  • Gender: Male
  • Last Login:September 05, 2011, 10:55:09 PM
  • Bored.....nu plictisit
Re: EIA568A/EIA568B
« Reply #1 on: December 12, 2009, 11:12:57 PM »
M-ai zapacit
